TW-TM6B透明机床

车床组成主要部件介绍

车床的主轴是一个空心的阶梯轴。主轴的内孔是用于顺利获得长的棒料。主轴前端采用短法兰式结构，它的作用是安装卡盘。

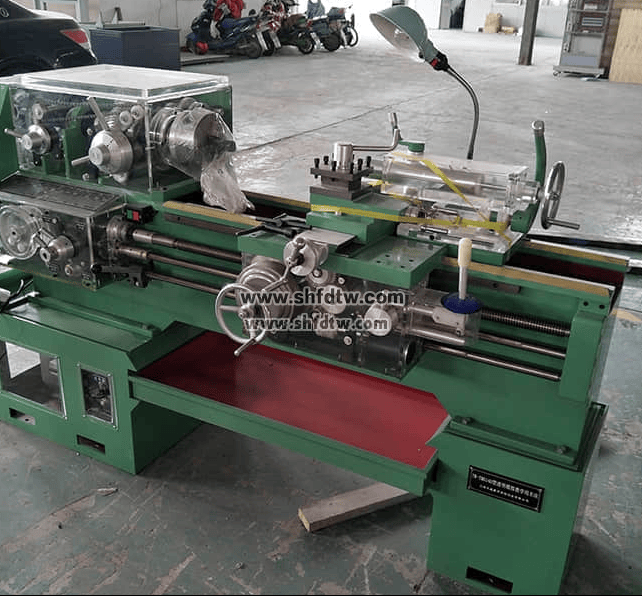

（图片仅供参考）

一、车床技术规格：≤长2100mm*宽900mm*高1500mm

二、重量：≤400 公斤

三、主电动机：

1.功率：≥0.37KW

2.转速：≥1400转/分

3.电压：380V

四、拖板电动机

1.功率：≥0.12KW

2.转速：≥500转/分

3.电压：220V

五、车床技术性能：

1.床身上大工件回转直径：≥400毫米

2.刀架上大工件回转直径：≥210毫米

3.大工件长度：≥750毫米

4.主轴转速：正转（24级）         10~1400r/min

5.反转（12级）                   14~1580r/min

6.主轴转速盘10—1400转/分（按皮带盘缩小数峰值速1000转/分左右）

车床主要由以下几个部分组成：

⑴大床脚 ⑵小床脚 ⑶车头箱（主轴箱） ⑷进给箱  ⑸拖板箱 ⑹大拖板 ⑺中拖板 ⑻小拖板  ⑼方刀架 ⑽尾架 ⑾挂轮 ⑿油盘  ⒀螺杆 ⒁光杆 ⒂操纵杆 ⒃三爪卡盘  ⒄皮带轮 ⒅照明灯

机床使用和保养

1、使用前第一时间熟悉机床性能和各手柄的功能，

2、应检查电路是否正确，电器上否有无损坏，确认无误后，方可通电。

3、运动摩擦表面应视情况加注适量机油润滑。

4、在工作中，当机床发生故障或有不正常响声时，应立即停止工作，检查情况后方能继续运转。

5、为了避免机床损坏，操作时不应带负荷起动。

6、当机床在运转时，车头箱拨档手柄不准转动，应先停止运转再拨档，否则易造成齿轮损坏。

7、本机床为模拟机床，为了保证良好的寿命和特性，机床应避免主轴的高速运转，低速级为宜。

8、本机床为有机玻璃与硬质工程塑料制作，牢固度有限，不能让学员随便乱动（如拨档时，用力过大，强行操作）以免损坏 。

9、本机床为工程塑料和有机玻璃制作，齿轮不处在润滑油中，不应长时间运作。

10、不能在高温和阳光下暴晒，否则会使本机床变形。
