    数字型流体流动阻力实验装置

    [产品分类]：化工原理实验装置
    [规格型号]：TW-HY110/II
    [产品价格]：询价
    [参数下载]：下载
    [联系电话]：021-55884002
    [QQ]：
    点击这里给我发消息点击这里给我发消息
    [微信]：
    点击这里打开微信二维码
    已有 5626 人关注该产品

    产品详情

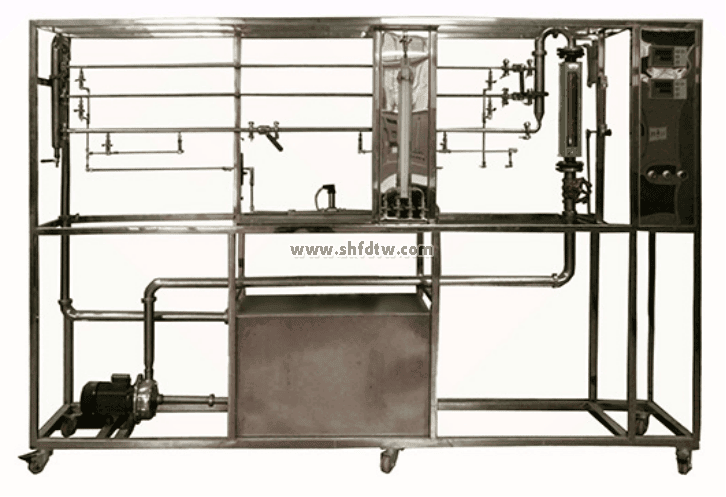

    TW-HY110/II数字型流体流动阻力实验装置

    新款：中央处理器、触摸屏、高品质铝合金型材框架  价格：85000元/套

    普通款：69000元/套

    装置特点

    1、实验装置数据稳定，重现性好，能给实验者较明确的流体阻力概念。
    2、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化u支付(中国)的概念。
    3、设备布局合理、美观，结构清晰，整体感强，能够在u支付(中国)中体现主实验设备的概念。
    4、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
    5、整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。
    6、管路取压采用工业标准均压环方式，取压稳定、准确；采用高压用差压传感器和低压用工业标准倒U型压差计，工艺美观，操作方便。
    7、 整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。
    8、装置设计可360度观察，实现全方位教学与实验。
    9、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可顺利获得U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。

    装置功能
    1、学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法。
    2、掌握不同流量下摩擦系数λ与雷诺数Re之间关系及其变化规律。验证在层流、过渡流、湍流区内λ与Re的关系曲线。
    3、测定湍流状态下流体流经阀门时的局部阻力系数。
    4、学习压差传感器测量压差，流量计测量流量的方法。
    5、学习合理选择坐标系的方法。

    设计参数
    流体阻力：
    光滑管：雷诺数：500~30000，液体流量：10~1000 L/h，压差范围：10~100KPa。常温、常压操作。
    粗糙管：雷诺数：500~30000，液体流量：10~1000 L/h，压差范围：20~150KPa。常温、常压操作。
    阀门局部阻力：雷诺数：2000~15000，液体流量：100~1000 L/h，压差范围：10~200KPa。常温、常压操作。

    公用设施
    水：装置自带304不锈钢水箱，连接自来水，实验时经离心泵进入测试管路，循环使用。
    电：电压AC220V，功率1.0KW，标准单相三线制。每个u支付(中国)需配置1~2个接地点（安全地及信号地）。
    实验物料：清洁自来水，外配设备：无。

    主要设备
    304不锈钢光滑管：管内径d—10mm，管长L—1500mm。
    304不锈钢粗糙管：管内径d—12mm，管长L—1500mm，内装不锈钢螺旋丝。
    304不锈钢局部管：管内径d—20mm，管长L—1500mm，上有不锈钢阀门一个。
    LZB-25水转子流量计：流量范围100～1000L/h。
    LZB-10水转子流量计：流量范围10～100 L/h。
    DN20涡轮流量计：流量范围0.5～8.0 m3/h，4-20mA远传输出，流量检测组织 。
    倒U型压差计，0--600mmH2O。
    压差传感器：量程0～200KPa，4-20mA远传输出，压差检测组织。
    宇电AI501（带485接口）温度数字显示仪。
    宇电AI501（带485接口）流量数字显示仪。
    宇电AI501（带485接口）压差数字显示仪。
    不锈钢离心泵：功率550W，最大流量5.2m3/h。
    水箱：304不锈钢材质，容积80L,带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。
    管路：304卫生级不锈钢材质，采用不锈钢快装活接与管路连接；管道活接连接涡轮流量计。
    阀门：采用304不锈钢阀和优质铜阀。
    电器：接触器、开关、漏电保护空气开关。
    304不锈钢仪表柜：测控、电器设备在实验架上。
    304不锈钢材质框架2200*550*1800mm(长×宽×高),带脚轮及禁锢脚。

    测控组成

    变量

    检测组织

    显示组织

    执行组织

    水流量

    转子流量计

    就地显示

    手动阀控

    水流量

    涡轮流量计

    数字显示仪表，精度：0.5%FS

    手动阀控

    压差

    压差传感器

    数字显示仪表，精度：0.5%FS

    无

    液体温度

    PT100铂电阻

    数字显示仪表，精度：0.5%FS

    无


    软件组成
    模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、压差等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。
