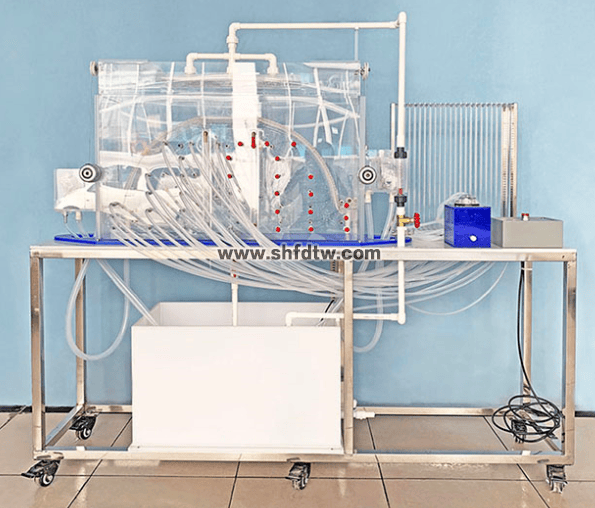

TW-LT647潜水模拟演示仪

一.实验目的

1.观察降水与降水入渗过程，确定潜水面形状，演示不同条件下的潜水流网。

2.可完整显示河间地块潜水补给、迳流、排泄特征及空间的分布状态，地下分水岭的形成、迁移、并运用地下水运动基本定律分析水文地质问题。

二.技术指标

1.槽体：内盛均质砂，模拟含水层。

2.降雨器：模拟降雨，模拟6种雨型，可控制雨量大小及降雨的分布。

3.模拟井：二个完整井和二个非完整井分别装在仪器的正面(A面)和背面(B 面)，均可人为对任一井进行抽(注)水模拟，也可联合抽(注)水。

4.模拟集水廊道：可人为控制集水廊道的排水。

5.测压点：与测压管架上的测压管连通，可以测定任一测压点的测压水头，与示踪剂注入瓶连通可以演示流线。

6.装置外形尺寸：2000×450×1600mm。

三.主要配置及参数

1.模拟箱槽体1套：透明有机玻璃材质、厚度10mm，长×宽×高=1000mm×200mm×700mm，含降雨装置、模拟井、模拟集水廊道、示踪剂注入装置1套、铜测压点72个。

2.测压板：读数精度为 1mm。测压管：透明有机玻璃材质、壁厚1mm。自动排气系统1套。

3.高度可调稳水箱、有机玻璃丝杆2套。

4.石英砂1批：粒径为 40-60目。

5.循环水箱：PVC板、厚度10mm。

6.潜水泵1台：AP3500。

7.流量测量与调节：转子流量计，液体流量1个（量程100-1000L/H）。

8.蠕动泵1台：抽注水使用。

9.304不锈钢台面、拉丝银双色板标牌。

10.电源控制系统：电控箱1只、带灯自锁按钮开关（正泰）、线槽等组成。

11.不锈钢框架实验台（配脚轮均为万向轮带禁锢脚）.
