W70-2无油空气压缩机

技术参数

电 源: ........................ 220V

额定功率: ..................... 1560W

排气量: .................... 180L/min

最高排气压力: ............... 0.8MPa

储气罐容量: .................... 70L

重 量: ........................ 50KG

噪 音: ........................ 60dB

SPECIFICATIONS

Powersupply: .................. 220V

Power: ........................ 1560W

Discharge: ................. 180L/min

Max.Workpressure: ........... 0.8MPa

Tank capacity: ................. 70L

Weight: ....................... 50KG

Noise level: .................. 60dB

随着市场的需求，本公司借鉴国外先进技术，不断改进开发出适用于医疗器械、齿科、生物制药、食品加工、生物化学、分析仪器、教学仪器、生产养殖、环保设备、石油等各项先进领域的绿色产品，是广大用户在使用过程中的理想产品。

此时排气量为0.4MPa压力时排气量。

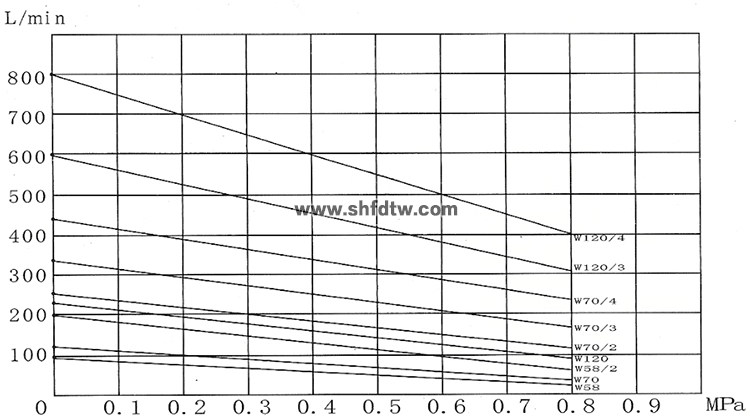

压缩机流量与压力特性图

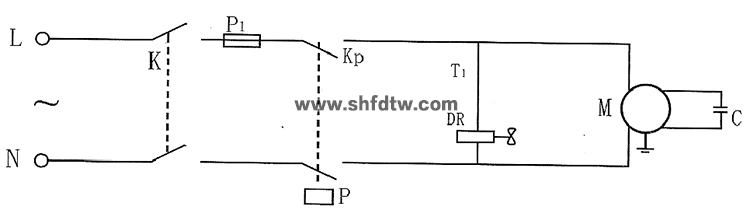

一、原理电路图

二、原理图

三、操作方法

1. 将用户设备上的气管与本公司出气口上球阀开关上的快拧接头相连接。

2. 将机器电源接好，看开关上的指示灯是否亮，如果灯亮说明电源正常。

3. 启动开关查看及其是否正常运转，是否有异声。

4. 看压力表是否到0.8MPa停机，到0.4MPa时机器重新启动。

5. 每次开启后，人不要马上离开，等3～5分钟，查看机器运转是否正常，如发现异常应切断电源，及时与本公司联系。

6. 排水开关应定期排水，使储气罐保持清洁和气体纯度。

四、注意事项

1. 在使用W系列产品时应该注意电源是否正常。

2. 安好电源线后查看启动开关上绿灯是否亮起，如果亮说明电源已经接通，再启动开关。

3. 周围温度应在5～40摄氏度之间，不宜放在室外。

4. 禁止放在易燃易爆周围，禁止放在潮湿的地方。

5. 禁止放在狭小不通风箱体内，应放在通风较好的地方。

6. 每次使用后，应将放水阀打开、排水，保持储气罐不带气压。

7. 每年储气罐用水清洗一至两次。

清洗方法：将储气罐底部内六角堵头打开，将皮管放进罐体内部用水冲洗，清洗完后让罐体内的水滴干，将内六角堵头堵上即可。

五、安全分类

I类B型、不防浸液、陆续在工作的普通型设备。

六、排故障

1. 当电源接通电源开关灯亮机器不工作时。

a. 请查看压力表是否有压力，如果储气罐内有气压，压力在0.4MPa以上，说明压力开关已切断电源，属于正常现象。如果在0.4MPa以下时应正常工作，反之则说明机器有故障。

b. 有故障时查看保险丝是否正常，如果不正常说明应更换保险丝。切断电源，拔出电源线，在电源插座部位，用螺丝批工具将小盒拿出，方可更换相应的保险丝。

2. 如果有一场声响应与本公司联系。说明异常声响的情况，由本公司派人前往或与用户沟通解决指导。

七、运输条件

1. 环境温度范围：-40~+70摄氏度

2. 相对温度范围：10%～75%

3. 大气压力范围：700～1060 hpa

4. 该产品应小心轻放，直立放好，防止雨水。

八、生产保养

1. 每星期用抹布擦去整机上的灰尘。

2. 每次用完后留一定的气压，将排水阀按下排水，能保持空气的溶度。

3. 禁止加油，本产品属于纯无油空气压缩机。

九、装箱单

1	压缩机一台
2	保修卡一份
3	说明书一份
4	电源线一根
5	合格证一份
6	保险丝一只
