工业型液压拆装元件

[产品分类]：机械构造与创新实验: [规格型号]：TW-Z33型
[产品价格]：询价: [参数下载]：
[联系电话]：021-55884002: [QQ]：; [微信]：
已有 2476 人关注该产品

产品详情

TW-Z33型工业型液压拆装元件

概述：

液压元件是液压系统的重要组成部分，本实训台配置各种液压泵、液压控制阀和液压缸等液压元件及相关工具，顺利获得对液压元件的拆装实训，观察及分析各零件在液压元件中的作用，加深学生对液压元件结构及工作原来的分析。并能对液压元件的加工及装配工艺有一定的认识，适合各职业院校机电类专业“液压传动”、“液压与气压传动”等课程的实训教学需要。

液压元件配置清单：

序号	设备名称	技术规格参数	参考型号
1	液压泵拆装实训套件	CB齿轮泵	工业级CB-B4
2		轴向柱塞泵	工业级2.5mcy
3		径向柱塞泵	工业级RK系列
4		YBX型限压式变量叶片泵	工业级YBX-16
5	执行元件拆装套件	单作用液压缸	工业级MOB40*150
6		双作用液压缸	工业级MOB40*150
7		液压马达	工业级BMR-50
8	液压元件拆装套件	直动式溢流阀	工业级DG-02管式
9		先导式溢流阀	工业级DB-10
10		液压单向阀	工业级DIF-L10H管式
11		调速阀	工业级Q-10B
12		管式节流阀	工业级LC-02/03
13		板式节流阀	工业级DVP6
14		直动式减压阀	工业级 DR6DP1-50B/25Y
15		压力继电器	工业级HED4OA15B/350Z14L220S
16		电磁换向阀	工业级DSG-02-3C2-LW
17		液压快换接头（阴阳接头）	工业级
18	配套用拆装工具	包括：木锤、手套、内六角扳手套件，呆扳手，活动扳手，十字及一字螺丝刀，零件盒等
19	元件存放柜	材质：冷轧钢板，钢板厚度：0.8mm及以上；规格：400x900x1800mm；4层；双开门；承重≥800KG

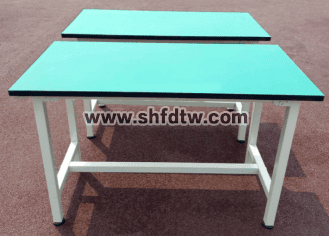

20	装配桌	支架采用4040mm优质方形铁管，表面经过除锈、磷化、静电喷塑、高温固化等工序，具备防水、防静电、耐磨、耐高温、耐酸碱等，产品正常可均承重260kg（根据尺寸大小）规格：1500800*750mm
